自動ドア用電気錠システム

自動ドア用電気錠システム

特殊システム自動ドア用電気錠システム
高次元メカニズムが、多彩なエントランス・ニーズに柔軟かつ的確にお応えします。

製品仕様

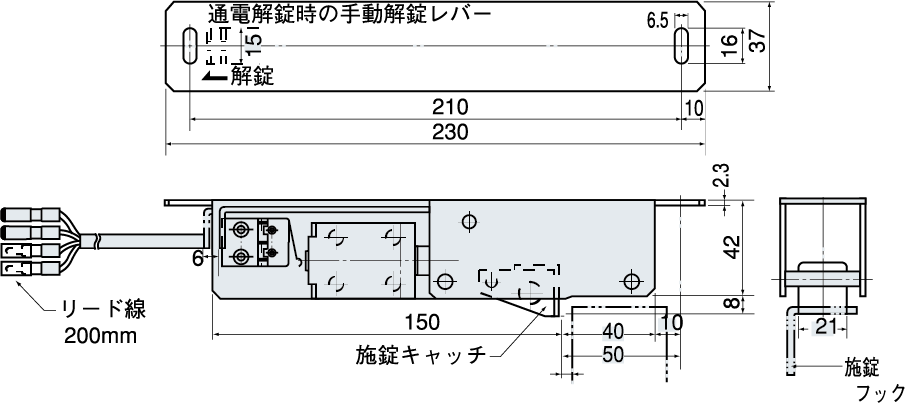

電気錠<DL-011>
種類 通電施錠形電気錠 通電解錠形電気錠
形式 DL-011-1 DL-011-2
操作電圧 DC12V土10%
絶縁抵抗 DC500V 10MΩ以上
耐電圧 AC1500V 1分間
通電定格 連続
手動解錠装置 停電時手動解錠装置
(オプション)

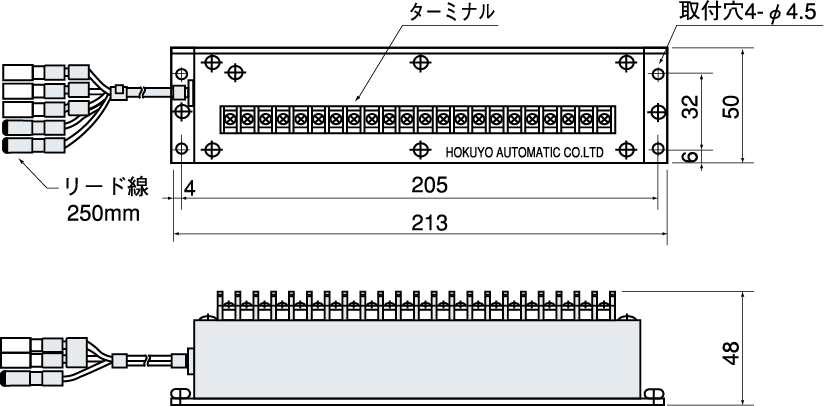

専用制御ボックス (モード切替内蔵)
電源電圧 AC100V土10% 1φ 50/60Hz 8VA
電気錠用電源 DC12V
施錠方式 通電施錠/通電解錠形共用
入力信号 無電圧・接点入力(1a)
出力信号(解錠信号) 無電圧・接点出力(1a)
出力信号(全閉信号) 無電圧・接点出力(1a)
出力信号(異常信号)※ 無電圧・接点出力(1a)
※自動ドアの自己診断機能(開・閉しない時)

外形図

オペレータ寸法図

オペレータ寸法図
