ADV
通路幅をそのまま生かせる折り戸式自動ドア
- 通路でも開口部が広くとれます。
- 2枚折りタイプと左右に開く4枚折りタイプがあります。
- 戸袋が不要なので有効開口が広くとれます。
- 床面にガイドレールがないので、ストレッチャー、車イス、配膳車等の通行がスムーズです。

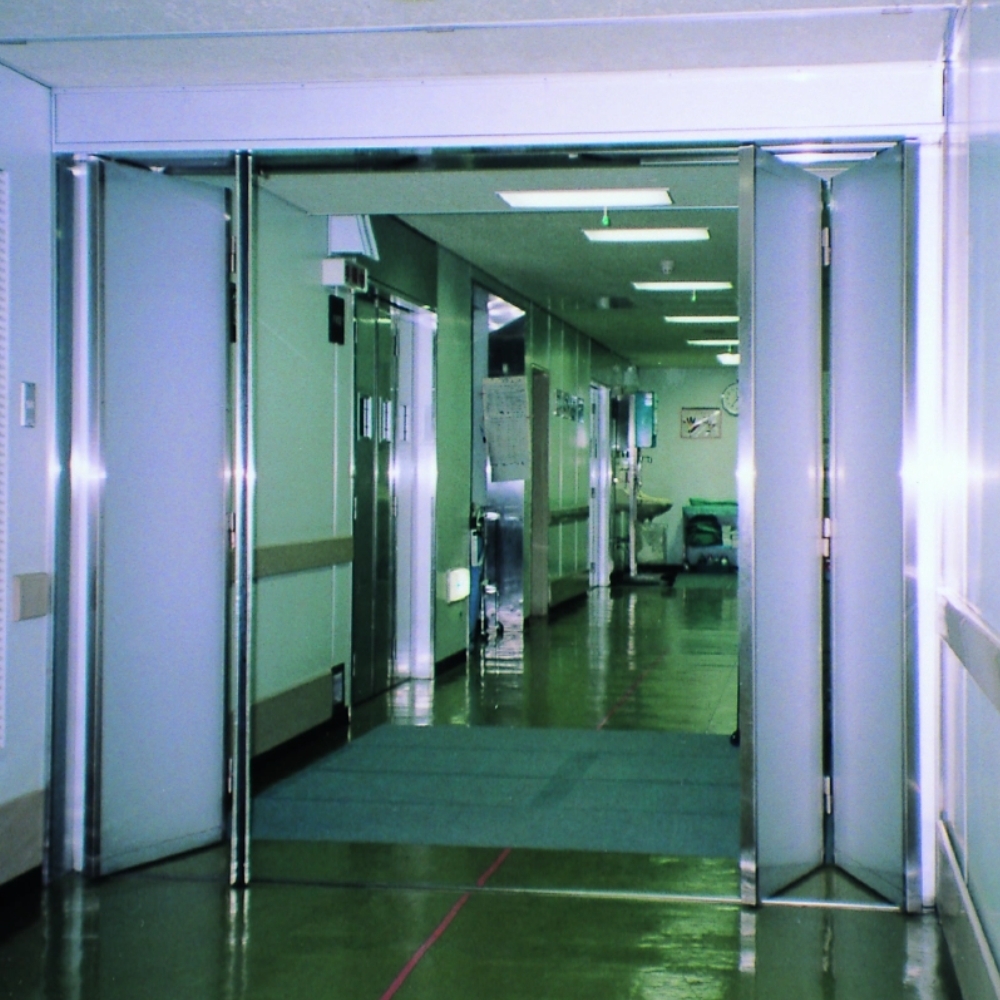

- 病院内の手術室・廊下の間仕切りや、工場通路など屋内ドア用として最適です。
仕様
| 種類 | 2枚折り | 4枚折り |
|---|---|---|
| 形式 | ADV-SX-L/R | ADV-SX-W |
| 適用ドア質量 | 50kg以下×2 | 50kg以下×4 |
| 適用ドア幅 | 400～500mm | |
| 見付×見込 | 335×225mm | |
| 開閉時間 | 2.5～3sec | |
| ドア開放時間 | 0.5～8sec可変 | |
| 停電時手動開閉力 | 40N以下 | |
| 電源・消費電力 | AC100V±10% 50/60Hz 動作時120W | |
| 駆動方式 | 駆動ロッド方式 | |
オペレータ寸法図
| ＜ADV-SX-L/R＞ | |
 |
 |
| ＜ADV-SX-W＞ | |
 |
|
